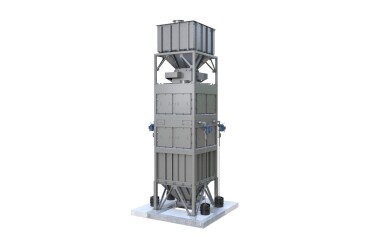

Весы бункерные электронные «Поток»-5000(Э)
Достоинства
- Максимальная производительность до 800 т/ч
Благодаря этому процесс загрузки зерна и других сыпучих материалов на судно происходит быстрее, а время его простоя значительно сокращается.
- Высокая точность: погрешность ±0,2 % от измеряемой массы продукта
Весы обеспечивают стабильные и точные результаты взвешивания благодаря тензодатчикам собственного производства, которые сохраняют свои метрологические характеристики при работе в широком диапазоне температур. Жесткая конструкция весов, выполненная из качественной углеродистой стали, и система гашения вибраций обеспечивают быстрое затухание колебаний между циклами взвешивания.
- Высокая надежность: средний срок службы превышает 15 лет
Достигается благодаря высокой степени защиты компонентов весов: тензодатчики из нержавеющей стали с классом защиты IP68 устойчивы к влаге и пыли, а шкафы управления с защитой IP65 надежно работают в сложных условиях эксплуатации.
-
Простота установки
Модульное исполнение весов упрощает транспортировку, ускоряет установку весов и гарантирует сохранность всех метрологических характеристик после поставки и монтажа. Оборудование готово к работе сразу после подключения – без сложных настроек и дополнительной калибровки.
- Многофункциональное специализированное программное обеспечение
Весы поставляются со специализированным ПО, которое позволяет отображать наименование судна, текущее состояние весов, параметры взвешивания, дату и время погрузки, распределение веса по трюмам, а также дистанционно управлять работой весов. Программное обеспечение формирует статистику, отчёты и документы учёта, поддерживает дополнительные функции: управление заслонками, учёт загрузки по судам, выдача дискретных сигналов в АСУ.
- Герметизированный корпус весов предотвращает выбросы пыли
- Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)
Режимы работы
- режим непрерывного перевешивания, с возможностью поддержания заданной производительности весов;
- режим отпуска ограниченной дозы с высокой точностью.
Каждый цикл работы весов включает следующие фазы:
- загрузка весового бункера через верхние заслонки;
- взвешивание заполненного бункера;
- разгрузка весового бункера;
- взвешивание разгруженного бункера, определение массы отгруженного продукта как разницу между загруженным и пустым бункером, занесение результатов в память вторичного весового преобразователя–контроллера.
В процессе работы на верхнем индикаторе весового терминала в реальном масштабе времени отображается текущая масса продукта, находящегося в весовом бункере, а на нижнем индикаторе отображается один из нескольких счётчиков, переключаемых по кольцу (счётчики суммарного веса перевешенного продукта, производительности весов и другие счётчики).
Модельный ряд
|
Тип весов |
Исполнение |
Объем весового бункера, л |
Макс. произв. |
Высота весов с бункерами, мм |
Масса НЕТТО |
Тип питателя |
Привод заслонок |
|
З |
Э |
||||||
| «ПОТОК»-5000(Э) | СИГМА-5Э | 7000 | 800 | 8650 | 3500 | + | + |
* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
- объем надвесового бункера – 0,7-0,8 от объема весового бункера;
- объем подвесового бункера – 1,3-1,5 от объема весового бункера.
Тип питателя «З» - заслонка
Привод «Э» - с электрическим приводом заслонок
Технические характеристики
| Максимальная нагрузка, кг | 5 000 |
| Действительная цена деления, кг | 2 |
|
Объём надвесового бункера, м³ |
4 |
| Объём подвесового бункера, м³ | 12 |
| Диапазон рабочих температур, °С |
-20...+40 |
| Расход воздуха на аспирацию, куб.м./мин. |
20 |
| Питание электрическое, В |
380±10% |
| Суммарная мощность приводов, кВт | 3 |
| Гарантийный срок, мес. |
12 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Загрузочное устройство
- Несущая рама с защитными крышками
- Весовой бункер с разгрузочными заслонками
- Надвесовой бункер
- Подвесовой бункер
- Тензодатчики из упрочняемой нержавеющей стали, герметизированные лазерной сваркой (степень защиты IP 68) и заполненные инертным газом
- Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)]
- Электропривод заслонок
- Взрывозащищенное исполнение для зоны 22
- Свидетельство о первичной поверке органа ГМС РФ
Программное обеспечение для учета
Дополнительная комплектация
- надвесовой бункер
- подвесовой бункер
- Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)
Софт
Сертификаты
Свидетельство об утверждении типа средств измерений Российской Федерации
Сертификат об утверждении типа средств измерений Республики Беларусь
Сертификат о признании утверждения типа средств измерений Республики Казахстан
Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.
Сертификат соответствия ЕАЭС
Весы бункерные электронные «Поток» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69660/24.
