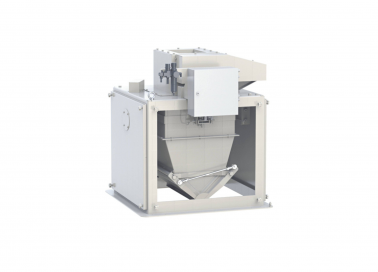

Весы бункерные электронные «Поток»

Бункерные весы «Поток» предназначены для точного автоматического суммарного учета сыпучих продуктов, поступающих непрерывным потоком с производительностью до 80 т/час при учетных и технологических операциях

Патент на полезную модель 57001

Брошюра

Задать вопрос

Тех. описание с гравитационным питателем

Тех. описание с шнековым питателем

Тех. описание с ленточным питателем

Достоинства

Описание работы

Модельный ряд

Технические характеристики

Комплектация

Софт

Техническая документация

Сертификаты

Достоинства

Бункерные весы ПОТОК являются эффективной заменой механических весов ДН
Производительность до 80 т/час
Конструкция весов выполнена из углеродистой стали с порошковой окраской внешних поверхностей
Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов
Унифицированная конструкция весов позволяет использовать мотор-редукторы под приводы разных производителей (Промышленные редукторы (Челябинск), BAUER Gear Motor, пневматика FESTO, CAMOZZI и др.)
Унифицированная конструкция загрузочного модуля позволяет подключать электрический или пневматический привод
Герметизированный корпус весов, предотвращающий проникновение пыли
Защитный кожух загрузочного модуля существенно повышает безопасность персонала при эксплуатации весов
Использование в весах с пневматическим приводом заслонок пневмоцилиндра со скребком или с защитной гофрой надежно защищает его от износа при перевешивании сложных продуктов
Возможность изготовления деталей тракта прохождения продукта из нержавеющей стали
Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов

Описание работы

Каждый цикл работы бункерных весов включает следующие фазы:

Самодиагностика блока управления при включении напряжения питания
Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
Успокоение измерительной системы, точное взвешивание массы продукта в бункере
Разгрузка бункера
Контроль тары при пустом бункере и закрытых заслонках
Вычисление массы продукта, прошедшего через весы (разность веса полного и пустого бункера)
Суммирование веса нетто с нарастающим итогом

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.
В процессе работы на верхнем индикаторе весового преобразователя в реальном масштабе времени отображается текущая масса продукта в весовом бункере. На дополнительном нарастающим итогом отображаются счетчики или текущая производительность.

Режимы работы:

бесконечное перевешивание потока продукта с максимальной производительностью
формирование конечной дозы
поддержание заданной средней производительности

Модельный ряд

Тип весов

Исполнение

Объем бункера, л

Макс. произв.
(по зерну пшеницы, насыпная плотность 0.75 т/м³),
т/ч *

Макс. произв.
(по муке высшего сорта, насыпная полтность 0.59 т/м³),
т/ч *

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

ЛП

ПОТОК-10

ПП-1903

6.5

460 х 400

650

ПОТОК-30
ПОТОК-60

АВБ-60(П)-2(К,П)

924 х 924

780

190

АВБ-60(Э)-2(К,Э)

АВБ-60(П)-2(Т, П)

АВБ-60(Э)-2(Т,Э)

АВБ-60(Э)-Ш165

924 х 1860

840

250

АВБ-60(Э)-ЛП

924 х 1830

1110

405

ПОТОК-60
ПОТОК-100

АВБ-130(П)-2(К,П)

130

924 х 924

1020

225

АВБ-130(Э)-2(К,Э)

АВБ-130(П)-2(Т,П)

АВБ-130(Э)-2(Т,Э)

АВБ-130(Э)-Ш165

924 х 1860

1080

285

АВБ-130(Э)-ЛП

924 х 1830

1350

440

ПОТОК-100
ПОТОК-150
ПОТОК-200

АВБ-200(П)-2(К,П)

200

924 х 924

1260

250

АВБ-200(Э)-2(К,Э)

АВБ-200(Э)-Ш165

924 х 1895

1320

310

АВБ-200(Э)-ЛП

924 х 1830

1590

465

ПОТОК-150
ПОТОК-200
ПОТОК-300

АВБ-300(П)-2(К,П)

300

924 х 924

1670

300

АВБ-300(Э)-2(К,Э)

АВБ-300(Э)-Ш165

924 х 1860

1730

360

АВБ-300(Э)-ЛП

924 х 1830

2000

515

* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
- объем надвесового бункера – 0,7-0,8 от объема весового бункера;
- объем подвесового бункера – 1,3-1,5 от объема весового бункера.

Тип питателя «З» - заслонка
Тип питателя «Ш» - шнек
Тип питателя «ЛП» - ленточный питатель
Привод «П» - с пневматическим приводом заслонок
Привод «Э» - с электрическим приводом заслонок

Технические характеристики

Диапазон рабочих температур в случае комплектации пневмоприводом заслонок, °С	+1... +40
Диапазон рабочих температур в случае комплектации пневмоприводом заслонок при качестве воздуха Класса 9 (осушенный), °С	-20... +40
Диапазон рабочих температур в случае комплектации электроприводом заслонок, °С	-20... +40
Питание сжатым воздухом, МПа	0,5... 0,8*
Питание электрическое для комплектации пневмоприводом заслонок, В	230
Питание электрическое для комплектации электроприводом заслонок, В	230/400
Гарантийный срок, мес.	18

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Рама силовая со съемными защитными крышками
Заслонка отсечная секторная
Бункер весовой установленный на тензодатчики (из нержавеющей стали) с заслонкой выгрузки
Пульт управления со встроенным весовым преобразователем ТВ-011
Комплект соединительных кабелей (стандартная длина по умолчанию 6 метров)
Комплект прогрузочных площадок
Датчик наличия продукта (датчик подпора для подвесового бункера)

Программное обеспечение для учета

Дополнительная комплектация

Выносной кнопочный пост с кнопками «ПУСК» и «СТОП» (с подсветкой кнопок (=24В))
Тракт прохождения продукта (весовой бункер, заслонки) из нержавеющей стали 4
Дублирующий индикатор
Весовой преобразователь с дополнительным интерфейсом 4–20 мА
Бункер надвесовой (с датчиком наличия продукта)
Бункер подвесовой с подрамником для установки в перекрытие
Бункер подвесовой на раме для установки над технологическим оборудованием
Взрывозащищенное исполнение для зоны 22

Софт

ПО "Учет на бункерных весах "Поток"

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Техническая документация

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с пневмоприводом

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с пневмоприводом на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с пневмоприводом в перекрытие

Техническое описание «ПОТОК» исполнение АВБ с гравитационным питателем

Техническое описание «ПОТОК» исполнение АВБ со шнековым питателем

Техническое описание «ПОТОК» исполнение АВБ с ленточным питателем

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.

Сертификат соответствия ЕАЭС
Весы бункерные электронные «Поток» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69660/24.
