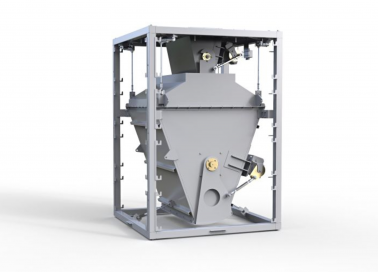

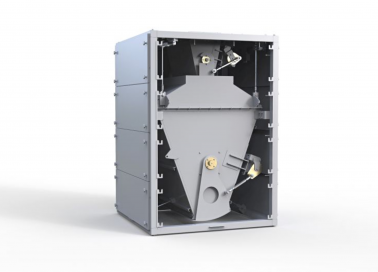

Весы бункерные электронные «Поток-500Э», «Поток-1000Э», «Поток-2000Э»
Достоинства
- Бункерные весы ПОТОК-500, ПОТОК-1000 и ПОТОК-2000 являются эффективной заменой механических весов ДН-500, ДН-1000 и ДН-2000
- Весовой бункер подвешивается на датчиках Т4 нового поколения (нержавеющая сталь, IP68)
- Высокая надежность – в конструкции весов применяются высококачественные комплектующие
- Использование в весах загрузочной заслонки с футеровкой износостойким полиуретаном надежно защищает её от износа
- Герметизированный корпус весов, предотвращающий проникновение пыли
- Возможность изготовления деталей тракта из нержавеющей стали
- Крепежные размеры фланцев присоединения аспирации выполнены под стандарты зерноперерабатывающих предприятий
Описание работы
Каждый цикл работы бункерных весов включает следующие фазы:
- Самодиагностика блока управления при включении напряжения питания
- Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
- Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
- Успокоение измерительной системы, взвешивание массы продукта в бункере
- Разгрузка бункера
- Контроль тары при пустом бункере и закрытых заслонках
- Суммирование веса нетто с нарастающим итогом
В процессе работы весовой преобразователь отображает текущую массу в реальном масштабе времени, массу продукта нарастающим итогом, текущую производительность.
Режимы работы:
- бесконечное перевешивание потока продукта с максимальной производительностью
- формирование конечной дозы
- поддержание заданной средней производительности
Модельный ряд
|
Тип весов |
Исполнение |
Объем бункера, л |
Макс. произв. |
Размеры рамы весов |
Высота, мм |
Масса НЕТТО |
Тип питателя |
Привод заслонок |
|
З |
Э |
|||||||
| ПОТОК-500Э | СИГМА-0,5Э | 900 | 200 | 1650 х 1650 | 1880 | 950 | + | + |
| ПОТОК-1000Э | СИГМА-1Э | 1700 | 300 | 2430 | 1200 | + | + | |
| ПОТОК-2000Э | СИГМА-2Э | 3000 | 400 | 3010 | 1300 | + | + |
* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
- объем надвесового бункера – 0,7-0,8 от объема весового бункера;
- объем подвесового бункера – 1,3-1,5 от объема весового бункера.
Тип питателя «З» - заслонка
Привод «Э» - с электрическим приводом заслонок
Технические характеристики
| Диапазон рабочих температур в случае комплектации электроприводом заслонок, град С |
-20...+40 |
| Расход воздуха на аспирацию, куб.м./мин. |
42 |
| Питание электрическое, В |
230/400 |
| Гарантийный срок, мес. |
18 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Рама силовая со съемными защитными крышками
- Заслонка отсечная секторная
- Бункер весовой установленный на тензодатчики (из нержавеющей стали) с заслонкой выгрузки
- Пульт управления со встроенным весовым преобразователем ТВ-011
- Комплект соединительных кабелей (стандартная длина по умолчанию 6 метров)
- Комплект прогрузочных площадок
- Датчик наличия продукта (датчик подпора для подвесового бункера)
Программное обеспечение для учета
Дополнительная комплектация
- Выносной кнопочный пост с кнопками «ПУСК» и «СТОП» (с подсветкой кнопок (=24В))
- Тракт прохождения продукта (весовой бункер, заслонки) из нержавеющей стали 4
- Дублирующий индикатор
- Весовой преобразователь с дополнительным интерфейсом 4–20 мА
- Бункер надвесовой (с датчиком наличия продукта)
- Бункер подвесовой с подрамником для установки в перекрытие
- Бункер подвесовой на раме для установки над технологическим оборудованием
- Взрывозащищенное исполнение для зоны 22
Софт
Техническая документация
Чертежи оборудования в формате DWG «ПОТОК»-500Э
Чертежи оборудования в формате DWG «ПОТОК»-1000Э
Сертификаты
Свидетельство об утверждении типа средств измерений Российской Федерации
Сертификат об утверждении типа средств измерений Республики Беларусь
Сертификат о признании утверждения типа средств измерений Республики Казахстан
Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.
Сертификат соответствия ЕАЭС
Весы бункерные электронные «Поток» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69660/24.
